APC Galaxy 5500当前位置:主页 > 产品展示/Project > APCUPS电源 > APC Galaxy 5500 >

G55TUPSM20HS

时间:2017-03-23 22:39 作者:admin 点击:

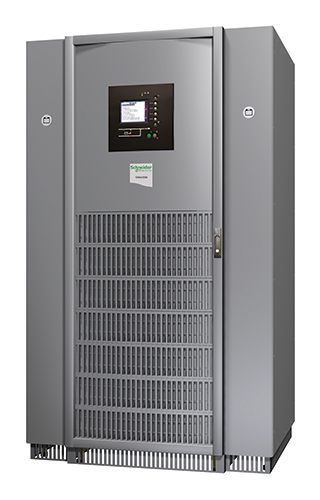

MGE Galaxy 5500,20kVA,400V,集成并联UPS,5x8开机服务

一种多功能三相 UPS,适用于设备、工业和数据中心等应用领域。可配置的系统再辅以全面的配件,可满足您的各种应用需求。
包括: 安装指南 , 网络管理卡 , 启动服务 , 用户手册

输出

  • 输出功率容量
    18.0 K瓦数 / 20.0 kVA
  • 最大可配置功率(瓦)
    18.0 K瓦数 / 20.0 kVA
  • 额定输出电压
    400V 3PH
  • 中性输出电流
    29 A
  • 输出电压注释
    可配置用于 380、400 或 415 V 3 相额定输出电压
  • 满负载效率
    91.4 %
  • 输出电压失真
    低于 2%
  • 输出频率(与主频率同步)
    50/60 Hz +/- 3 Hz 用户可调 +/- 0.1
  • 输出频率(不同步)
    50/60 Hz +/-1 Hz
  • 其它输出电压
    380, 415
  • 负载高峰因素
    up to 5 : 1
  • 拓朴
    双转换联机
  • 波形类型
    正弦波
  • 过载运行
    125% 时为 10 分钟,150% 时为 60 秒
  • 最大输出电流
    190
  • 输出连接
    (1) Hard Wire 4-wire (3PH + G) (备用电池)
  • 输出电压 THD
    线性负载下小于 1%,非线性负载下小于 2.5%
  • 输出电压容差
    静态负载和 100% 负载阶跃下为 +/-2%
  • 旁路
    内置维修旁路, 内置静态旁路, 外置分路器 可选

输入

  • 额定输入电压
    400V 3PH
  • 输入频率
    45 - 65 Hz
  • 输入端子类型
    Hard Wire 4-wire (3PH + G), Hard Wire 4-wire (3PH + N)
  • 工作电压范围
    323 - 437 (380V), 340 - 460 (400V), 353 - 477 (415V) V
  • 可调整的输入电压范围
    250 - 470 V
  • 满负载效率
    91.4 %
  • 输入总谐波失真
    小于3%的满负荷
  • 所需输入保护类型
    3 极断路器
  • 其他输入电压
    380, 415
  • 最大耐受短路电流 (Icw)
    20.0 kAmps
  • 最大输入电流
    33.0 A
  • 满负载下的输入功率因数
    1.0

电池与运行时间

  • 电池类型
    没有内部电池 - 使用外部电池系统
  • 典型充电时间
    10 小时

通讯与管理

  • 预装 SmartSlot™ 卡
    AP9635CH
  • 控制盘
    多功能液晶显示器状态管理控制台。
  • 紧急关断
    是的
  • 可用的智能插槽数量
    2

物理参数

  • 1900 , 190.0 cm
  • 712 , 71.2 cm
  • 850 , 85.0 cm
  • 净重
    400.0 kg
  • 毛重
    420.0 kg
  • 装运高度
    2030 , 203.0 cm
  • 装运宽度
    980 , 98.0 cm
  • 装运深度
    960 , 96.0 cm

环境

  • 工作温度
    0 - 40 °C
  • 工作相对湿度
    0 - 95 %
  • 操作高度
    0-999.9 米
  • 存储温度
    -20 - 45 °C
  • 存储相对湿度
    0 - 95 %
  • 存储高度
    0-12000 米
  • 在设备表面1米外可听到的噪音
    55.5 dBA
  • 在线热耗散
    5493.0 BTU/hr
  • 保护等级
    IP20

相符性

  • 管理机构认证
    CE, EN/IEC 62040-3, IEC 62040-1-2, IEC 62040-2, ISO 9001, TUV, VDE
  • 标准质保
    1 year on-site repair or replace with factory authorized Start-UP, 1 年
  •                                                                       (仅限零件)

可持续提供状态\

  • 电池指令
    符合
  • 电池注意事项
    ts_Battery_Notes

常用

  • 最大旁路输入电流
    29.0 A
  • MGE Galaxy 5500 特点与优势

    可用性
    • 双电源输入
      将 UPS 连接到两个独立的电源中,增加了可靠性。
    • 能够并行冗余
      通过多个不间断电源为所连接的设备供电,用于提高系统的冗余度
    • 频率和电压调整
      可以在不使用电池的情况下修正较差的频率和电压条件,从而提供更高
      的可用性。
    • 具有并行能力
      通过同时使用多个不间断电源来提高总的电源容量。
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 高级电特性
      优异的功率调节功能,通过IGBT整流器可实现非常低的谐波失真,输入
      功率因数校正,以及高的电源效率
    总体拥有成本
    • ECO模式
      为正常通电条件下不使用的电气元件设置旁路的工作模式可以实现高的
      运行效率,同时不会牺牲保护功能
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    • 宽电压范围输入
      专为恶劣电气环境设计,以延长电池寿命。
    • 可预测的故障通知
      提供的早期警报故障分析确保了部件及时更换
    可用性
    • 能够并行冗余
      通过多个不间断电源为所连接的设备供电,用于提高系统的冗余度
    • 频率和电压调整
      可以在不使用电池的情况下修正较差的频率和电压条件,从而提供更
      高的可用性。
    • 具有并行能力
      通过同时使用多个不间断电源来提高总的电源容量。
    • 高级电特性
      优异的功率调节功能,通过IGBT整流器可实现非常低的谐波失真,输
      入功率因数校正,以及高的电源效率
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 双电源输入
      将 UPS 连接到两个独立的电源中,增加了可靠性。
    Sustainability
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
    可服务性
    • 前面维护
      简化安装和UPS维护,同时最大限度地减少对于空间的需求。
    • 技术支持
      我们经验丰富的技术支持工程师可以回答您的问题,在您需要时让您
      知道可以从何处获得帮助,从而使您高枕无忧。
    • 多级服务
      利用可选的服务包和单独的服务组件,我们的安装服务在设计上使您
      可以选择希望 APC 为您提供的服务。
    适应性
    • 灵活的设计
      可用于广泛的配置,以适应任何运行环境
    适应性
    • 灵活的设计
      可用于广泛的配置,以适应任何运行环境
    总体拥有成本
    • 宽电压范围输入
      专为恶劣电气环境设计,以延长电池寿命。
    • ECO模式
      为正常通电条件下不使用的电气元件设置旁路的工作模式可以实现
      高的运行效率,同时不会牺牲保护功能
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    • 可预测的故障通知
      提供的早期警报故障分析确保了部件及时更换
    Sustainability
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
    易管理性
    • 网络管理功能
      “功能全面的网络管理接口,可通过 Web、SNMP 和 Telnet 提供
      基于标准的管理功能。”
    • LED Indicators
      为您提供了解公用电力情况、UPS和电池状态的便利方式。
    • LCD 图形表示
      文本和模拟图显示了操作模式、系统参数和报警。
    • 与StruxureWare Central软件集成
      一套适应IT环境、可扩展的访问监控系统,可收集、组织和分配关
      键提示、监控视频以及关键信息,在网络上的任何地方均可提供对
      复杂的物理基础设施环境的统一查看
    可服务性
    • 多级服务
      利用可选的服务包和单独的服务组件,我们的安装服务在设计上使
      您可以选择希望 APC 为您提供的服务。
    • 前面维护
      简化安装和UPS维护,同时最大限度地减少对于空间的需求。
    • 技术支持
      我们经验丰富的技术支持工程师可以回答您的问题,在您需要时让
      您知道可以从何处获得帮助,从而使您高枕无忧。
    易管理性
    • LED Indicators
      为您提供了解公用电力情况、UPS和电池状态的便利方式。
    • 与StruxureWare Central软件集成
      一套适应IT环境、可扩展的访问监控系统,可收集、组织和分配关
      键提示、监控视频以及关键信息,在网络上的任何地方均可提供对
      复杂的物理基础设施环境的统一查看
    • LCD 图形表示
      文本和模拟图显示了操作模式、系统参数和报警。
    • 网络管理功能
      “功能全面的网络管理接口,可通过 Web、SNMP 和 Telnet 提供
      基于标准的管理功能。”
