SY150K250DR-PD

时间:2017-03-27 15:48 作者:admin 点击:

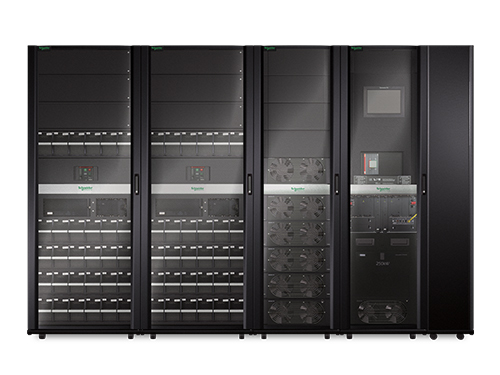

APC Symmetra PX 150kW,可升级至250kW,带有右侧安装维护旁路和配电模块

输出

  • 输出功率容量
    150.0 K瓦数 / 150.0 kVA
  • 最大可配置功率(瓦)
    500.0 K瓦数 / 500.0 kVA
  • 额定输出电压
    400V 3PH , 480V 3PH
  • 输出电压失真
    低于 2%
  • 输出频率(与主频率同步)
    50 Hz, 60 Hz
  • 输出频率(不同步)
    60Hz +/- 0.1%,额定 60Hz, 50Hz +/- 0.1%,额定50Hz
  • 其它输出电压
    415
  • 负载高峰因素
    无限的
  • 拓朴
    双转换联机
  • 波形类型
    正弦波
  • 过载运行
    125% 时为 10 分钟,150% 时为 60 秒
  • 输出连接
    (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
    (1) Hard Wire 4-wire (3PH + G) (备用电池)
  • 输出电压 THD
    线性负载下小于 2%,非线性负载下小于 3%
  • 输出电压容差
    静态负载下为 +/-1%,100% 负载阶跃下为 +/-5%
  • 转换时间
    2ms typical
  • 旁路
    内置维修旁路, 内置静态旁路

输入

  • 额定输入电压
    400V 3PH , 480V 3PH
  • 输入频率
    40 - 70 Hz(自动感测)
  • 输入端子类型
    Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)
  • 工作电压范围
    340 - 460 (400V), 408 - 552 (480) V
  • 输入总谐波失真
    少于5%的满负荷
  • 所需输入保护类型
    3 极断路器
  • 其他输入电压
    415
  • 最大耐受短路电流 (Icw)
    50.0 kAmps
  • 满负载下的输入功率因数
    0.99

电池与运行时间

  • 电池类型
    VRLA
  • 预装电池
    10
  • 典型充电时间
    3.5 小时
  • 空电池槽
    36
  • RBC™ 数量
    6
  • 可自动检测、可扩展的延时时间
    1
  • 电池的伏安时容量
    51840
  • 可选用电池
    APC-Symmetra-PX-150kW-250kW-
  • 电池工作效率
    97.0 %
  • 过载工作
    125% 时为 10 分钟,150% 时为 60 秒
  • 运行时间
    查看运行时间图表
  • 效率

通讯与管理

  • 接口端口(多个)
    SYPX250-500_Parallel
  • 预装 SmartSlot™ 卡
    AP9635CH
  • 控制盘
    触摸液晶屏用户界面
  • 紧急关断
    可选
  • 可用的智能插槽数量
    3

物理参数

  • 1991 , 199.1 cm
  • 3100 , 310.0 cm
  • 1070 , 107.0 cm
  • 净重
    3547.0 kg
  • 毛重
    3907.0 kg
  • 装运高度
    2150 , 215.0 cm
  • 装运宽度
    4110 , 411.0 cm
  • 装运深度
    1270 , 127.0 cm
  • 颜色
    Black

环境

  • 工作温度
    0 - 40 °C
  • 工作相对湿度
    0 - 95 %
  • 操作高度
    0-999.9 米
  • 存储温度
    -15 - 40 °C
  • 存储相对湿度
    0 - 95 %
  • 存储高度
    0-15000 米
  • 在设备表面1米外可听到的噪音
    54.0 dBA
  • 在线热耗散
    18568.0 BTU/hr
  • 保护等级
    NEMA 1, IP 20

相符性

  • 管理机构认证
    cUL Listed, CE标志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,
  •                                                                       EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美国), Eurobat通用型,
  •                                                                        OSHPD, UL 1778, UL 60950-1
  • 标准质保
    1 year on-site repair or replace with factory authorized Start-UP
