SY200K250DR-PD

时间:2017-03-27 15:45 作者:admin 点击:

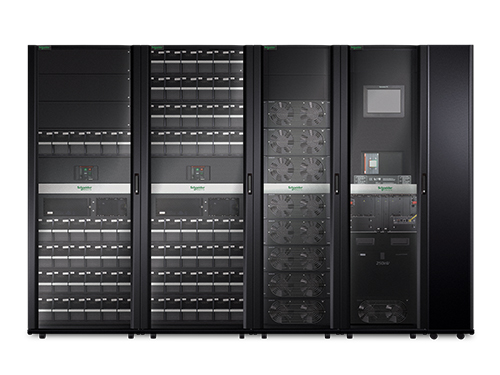

APC Symmetra PX 200kW,可升级至250kW,带有右侧安装维护旁路和配电模块

输出

  • 输出功率容量
    200.0 K瓦数 / 200.0 kVA
  • 最大可配置功率(瓦)
    500.0 K瓦数 / 500.0 kVA
  • 额定输出电压
    400V 3PH , 480V 3PH
  • 输出电压失真
    低于 2%
  • 输出频率(与主频率同步)
    50 Hz, 60 Hz
  • 输出频率(不同步)
    60Hz +/- 0.1%,额定 60Hz, 50Hz +/- 0.1%,额定50Hz
  • 其它输出电压
    415
  • 负载高峰因素
    无限的
  • 拓朴
    双转换联机
  • 波形类型
    正弦波
  • 过载运行
    125% 时为 10 分钟,150% 时为 30 秒
  • 输出连接
    (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
    (1) Hard Wire 4-wire (3PH + G) (备用电池)
  • 输出电压 THD
    0 到 100% 线性负载下小于 2%,100% 非线性负载下小于 6%
  • 输出电压容差
    静态负载下为 +/-1%,100% 负载阶跃下为 +/-5%
  • 转换时间
    2ms typical
  • 旁路
    内置维修旁路, 内置静态旁路

输入

  • 额定输入电压
    400V 3PH , 480V 3PH
  • 输入频率
    40 - 70 Hz(自动感测)
  • 输入端子类型
    Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)
  • 工作电压范围
    340 - 460 (400V), 408 - 552 (480) V
  • 输入总谐波失真
    少于5%的满负荷
  • 所需输入保护类型
    3 极断路器
  • 其他输入电压
    415
  • 最大耐受短路电流 (Icw)
    50.0 kAmps
  • 满负载下的输入功率因数
    0.99

电池与运行时间

  • 电池类型
    VRLA
  • 预装电池
    13
  • 典型充电时间
    3.5 小时
  • 空电池槽
    18
  • RBC™ 数量
    6
  • 可自动检测、可扩展的延时时间
    1
  • 电池的伏安时容量
    67392
  • 可选用电池
    APC-Symmetra-PX-200kW-250kW-
  • 电池工作效率
    96.5 %
  • 过载工作
    125% 时为 10 分钟,150% 时为 60 秒

通讯与管理

  • 预装 SmartSlot™ 卡
    AP9635CH
  • 控制盘
    触摸液晶屏用户界面
  • 紧急关断
    可选
  • 可用的智能插槽数量
    3

物理参数

  • 1991 , 199.1 cm
  • 3100 , 310.0 cm
  • 1070 , 107.0 cm
  • 净重
    4090.0 kg
  • 毛重
    4489.0 kg
  • 装运高度
    2150 , 215.0 cm
  • 装运宽度
    4110 , 411.0 cm
  • 装运深度
    1270 , 127.0 cm
  • 颜色
    Black

环境

  • 工作温度
    0 - 40 °C
  • 工作相对湿度
    0 - 95 %
  • 操作高度
    0-999.9 米
  • 存储温度
    -15 - 40 °C
  • 存储相对湿度
    0 - 95 %
  • 存储高度
    0-15000 米
  • 在设备表面1米外可听到的噪音
    54.0 dBA
  • 在线热耗散
    24757.0 BTU/hr
  • 保护等级
    NEMA 1, IP 20

相符性

  • 管理机构认证
    c列出的 UL, CE标志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,
  •                                                                       EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美国), Eurobat通用型,
  •                                                                          OSHPD, UL 1778, UL 60950-1, 列出的 UL
  • 标准质保
    1 year on-site repair or replace with factory authorized Start-UP
  • SY200K250DR-PD 特点

    APC Symmetra PX 200kW,可升级至250kW,带有右侧安装维护旁路和配电模块

    • 自动自检
      定期自检电池,确保及早检测出需要更换的电池。
    • 电池故障通知
      提前对电池进行警告性故障分析,以便及时进行预防性维护。
    • 并联电池模块
      通过冗余电池提供更高的可用性
    • 不用工具更换电池
      可迅速便捷地更换电池
    • 双电源输入
      将 UPS 连接到两个独立的电源中,增加了可靠性。
    • ECO模式
      为正常通电条件下不使用的电气元件设置旁路的工作模式可以实现高
      的运行效率,同时不会牺牲保护功能
    • 前面维护
      简化安装和UPS维护,同时最大限度地减少对于空间的需求。
    • 智能电池管理
      通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
    • LCD触摸屏显示
      便于显示运行模式、系统参数和报警的全彩色文本和模拟图。
    • Mega Tie
      在维护程序中,通过将负载从一个独立的Symmetra PX 250/500kW系
      统转移到另一个系统来进行充分保护。
    • 并联功能
      UPS系统可以与任何其它独立的电源同步,从而能够与下游静态转换
      开关一起使用。
    • 具有并行能力
      通过同时使用多个不间断电源来提高总的电源容量。
    • 能够并行冗余
      通过多个不间断电源为所连接的设备供电,用于提高系统的冗余度
    • 远程显示
      将显示界面下载到您的笔记本电脑或个人电脑。远程监视UPS并配置
      一个UPS参数子集。注:不支持远程启动和关机。
    • 可扩展的运行时间
      需要时允许快速增加更多的运行时间
    • 热插拔电池
      允许快速增加运行容量或更换现有的电池模块。所安装的模块由系统
      自动识别。
    • 温度补偿电池充电
      根据实际的电池温度调整充电电压延长电池寿命

    Symmetra PX 特点与优势

    营销特色
    • 可升级电源容量
      允许以后快速升级减少今天 UPS 规模过大的成本
    • 全额定电源kW等于kVA
      通过消除超大规模的UPS对功率因数校正(PFC)的负载的需求,
      减少成本
    • 模块化设计
      通过自我诊断,现场可替换模块而提供快速可用性,减少维护需求
    • 用户可替换电源模块
      能够简单升级和更换电源模块
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 网络管理
      通过网络实现对于UPS的远程电源管理。
    • 电源模块并行连接
      可从隔离模块故障中立即、无缝地恢复,增强可用性
    • 并联电池模块
      通过冗余电池提供更高的可用性
    • 用户可更换电池
      能够简单升级和更换电池
    • 可配置为 N+1 内部冗余
      允许配置一个或比支持连接负载所必需的更多的电源模块,这样的
      冗余提供了高可用性
    营销特色
    • 网络管理
      通过网络实现对于UPS的远程电源管理。
    • 可升级电源容量
      允许以后快速升级减少今天 UPS 规模过大的成本
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 全额定电源kW等于kVA
      通过消除超大规模的UPS对功率因数校正(PFC)的负载的需求,
      减少成本
    • 电源模块并行连接
      可从隔离模块故障中立即、无缝地恢复,增强可用性
    • 并联电池模块
      通过冗余电池提供更高的可用性
    • 可配置为 N+1 内部冗余
      允许配置一个或比支持连接负载所必需的更多的电源模块,这样的
      冗余提供了高可用性
    • 模块化设计
      通过自我诊断,现场可替换模块而提供快速可用性,减少维护需求
    • 用户可更换电池
      能够简单升级和更换电池
    • 用户可替换电源模块
      能够简单升级和更换电源模块
    可用性
    • 可配置为 N+1 内部冗余
      允许配置一个或比支持连接负载所必需的更多的电源模块,这样的
      冗余提供了高可用性
    • 冗余智能模块
      给予关键 UPS 功能冗余通讯路径,向 UPS 连接负载提供更高的
      可用性
    • 自动内部旁路
      在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
    • 电源模块并行连接
      可从隔离模块故障中立即、无缝地恢复,增强可用性
    • 模块化设计
      通过自我诊断,现场可替换模块而提供快速可用性,减少维护需求
    • 网络管理
      通过网络实现对于UPS的远程电源管理。
    • 可互换电源模块
      允许快速增加电力容量或更换现有的电源模块。所安装的模块由系统
      自动识别。
    Sustainability
    • ENERGY STAR for UPS
      Establishes that the efficiency of the UPS is in the top 25% of the
      market as verified by third party testing
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
    Sustainability
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
    • ENERGY STAR for UPS
      Establishes that the efficiency of the UPS is in the top 25% of the
      market as verified by third party testing
    其他性能优势
    • SmartSlot 插槽
      利用管理卡定制 UPS 性能
    • 可升级电源容量
      允许以后快速升级减少今天 UPS 规模过大的成本
    • 可编程频率范围
      保证与不同输入频率的兼容性
    可用性
    • 电源模块并行连接
      可从隔离模块故障中立即、无缝地恢复,增强可用性
    • 可配置为 N+1 内部冗余
      允许配置一个或比支持连接负载所必需的更多的电源模块,这样的
      冗余提供了高可用性
    • 可互换电源模块
      允许快速增加电力容量或更换现有的电源模块。所安装的模块由系
      统自动识别。
    • 网络管理
      通过网络实现对于UPS的远程电源管理。
    • 冗余智能模块
      给予关键 UPS 功能冗余通讯路径,向 UPS 连接负载提供更高的
      可用性
    • 自动内部旁路
      在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
    • 模块化设计
      通过自我诊断,现场可替换模块而提供快速可用性,减少维护需求
    易管理性
    • 与StruxureWare数据中心专家管理软件集成
      一套适应IT环境、可扩展的访问监控系统,可收集、组织和分配关键
      提示、监控视频以及关键信息,在网络上的任何地方均可提供对复杂
      的物理基础设施环境的统一查看
    • LED 状态指示灯
      借助于视频指示器可以快速了解设备和电源状态。
    • 有声报警
      提供改变市电和UPS电源条件的通知
    总体拥有成本
    • 全额定电源kW等于kVA
      通过消除超大规模的UPS对功率因数校正(PFC)的负载的需求,
      减少成本
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    • 包括5x8启动服务
      为厂家保修全面覆盖所需
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    其他性能优势
    • SmartSlot 插槽
      利用管理卡定制 UPS 性能
    • 可升级电源容量
      允许以后快速升级减少今天 UPS 规模过大的成本
    • 可编程频率范围
      保证与不同输入频率的兼容性
    易管理性
    • 与StruxureWare数据中心专家管理软件集成
      一套适应IT环境、可扩展的访问监控系统,可收集、组织和分配
      关键提示、监控视频以及关键信息,在网络上的任何地方均可提
      供对复杂的物理基础设施环境的统一查看
    • 有声报警
      提供改变市电和UPS电源条件的通知
    • LED 状态指示灯
      借助于视频指示器可以快速了解设备和电源状态。
    总体拥有成本
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 包括5x8启动服务
      为厂家保修全面覆盖所需
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    • 全额定电源kW等于kVA
      通过消除超大规模的UPS对功率因数校正(PFC)的负载的需求,
      减少成本
